Balkenkonstruktionen im Innenraum sind zentrale Elemente jeder Bauplanung und des Innenausbaus. Sie strukturieren Decken, übertragen Lasten auf Wände und Stützen und bestimmen damit maßgeblich die Tragfähigkeit von Räumen.
Dieser Abschnitt führt wichtige Begriffe ein: Deckenbalken, Träger, Querschnitt, Durchbiegung, Nutzlast und Eigenlast. Solche Grundlagen sind die Basis für statische Berechnungen und die praktische Umsetzung in Holzbau und Zimmerei.
Die Verbindung zu Disziplinen wie Bauingenieurwesen, Architektur und Handel bleibt eng. Hersteller und Fachmärkte wie HolzLand liefern heute KVH, BSH, OSB und mehrschichtige Massivholzplatten, die bei der Materialwahl für Holzkonstruktionen eine große Rolle spielen.
Hinweise auf geltende Normen wie DIN 1052 und Eurocode 5 werden später vertieft. Gemeinsam mit methodischen Abläufen aus Studien und Prüfserien — etwa Lastenheft, Simulation und Versuchsreihen mit UPM-Prüfmaschinen — bildet das die Grundlage für belastbare Bemessungen.
Ziel des Artikels ist es, Ihnen praxisnahe Planungs- und Bemessungshinweise zu geben, Empfehlungen zur Materialwahl zu liefern und Hinweise zu Prüfung, Montage und Integration von Trägern in den Innenausbau bereitzustellen.

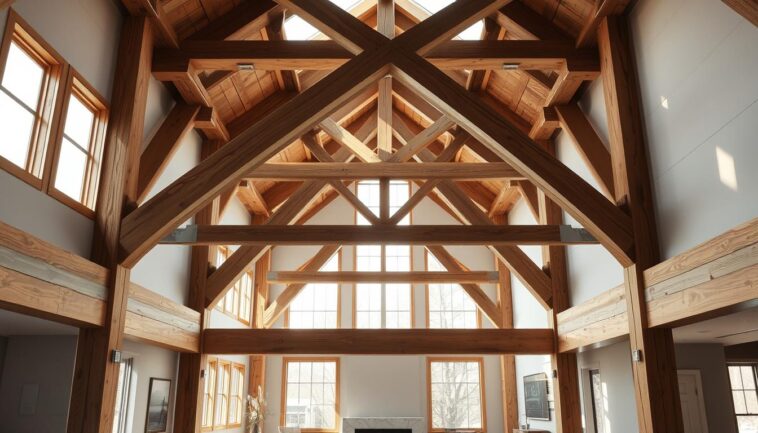

Balkenkonstruktionen im Innenraum: Decken, Träger und ihre Belastbarkeit
Dieses Kapitel führt in zentrale Definitionen und Anwendungen von Balkenkonstruktionen im Innenraum ein. Es erklärt grundlegende Begriffe, zeigt typische Einsatzbereiche im Innenausbau und nennt die wichtigsten Normen wie DIN 1052 und Eurocode 5, die bei statische Berechnungen und in der Bautechnik relevant sind.
Definitionen und Begriffe
Balken und Träger sind stabförmige Bauteile zur Übertragung von Biege- und Schubkräften. Deckenbalken bilden integrale Teile von Zwischen- und Geschossdecken und leiten Lasten in die Auflager weiter.
Wichtige Querschnittsparameter sind Breite, Höhe und das Flächenträgheitsmoment. Materialkennwerte wie Elastizitätsmodul und Schubmodul bestimmen die Verformung und das Tragverhalten bei Belastung.
Lastarten umfassen Eigenlast, Nutzlast und Zusatzlasten wie punktuelle Maschinenlasten oder linienförmige Belastungen. Sicherheitsbeiwerte und das Teilsicherheitskonzept sind grundlegend für normgerechte statische Berechnungen.
Übersicht der typischen Einsatzbereiche im Innenausbau
- Sichtbare Träger in Wohnräumen zur gestalterischen Nutzung und Tragwerksfunktion.
- Tragende Deckenholzsysteme und Unterzüge, die Deckenlasten aufnehmen und verteilen.
- Zwischenwände auf Holzständerwerk sowie leichte Trennwände mit KVH.
- Deckensysteme mit Holzwerkstoffen wie OSB als Beplankung oder mehrschichtige Massivholzplatten.
- Vordächer und Carports, wo maßgenaue Bauteile aus dem Holzfachhandel eingesetzt werden.
Relevante Normen und Regelwerke (DIN 1052, Eurocode 5)
DIN 1052 liefert die nationale Grundlage zur Bemessung von Holzbauwerken. Die Norm gibt Vorgaben zu zulässigen Spannungen und Rechenwerten für Elastizitäts- und Schubmodule.
Eurocode 5 (EN 1995) harmonisiert Bemessung und Nachweisverfahren auf europäischer Ebene. Er regelt Lastannahmen, Teilsicherheitsbeiwerte und Prüfverfahren, die für statische Berechnungen im Innenausbau gelten.
Studien wie Arbeiten der Universität Hamburg betonen die Notwendigkeit, neue Holzwerkstoffe normativ einzuordnen. Eine klare Regelung verbessert Zulassung und Einsatz von Materialien wie OSB, Furnierschichtholz und mehrschichtigen Massivholzplatten.
Materialwahl für Innenbalken: Holzwerkstoffe, KVH und BSH
Die Auswahl des Werkstoffs beeinflusst die Planbarkeit, Ästhetik und Tragfähigkeit einer Deckenlösung. Bei Innenbalken stehen etablierte Produkte wie KVH und BSH neben modernen Holzwerkstoffen. Jede Option hat typische Stärken und konkrete Einsatzfelder im Innenausbau.
KVH ist häufig die erste Wahl für Standardkonstruktionen im Wohnungsbau. Es wird aus heimischen Nadelhölzern wie Fichte, Tanne oder Kiefer gefertigt. Technische Trocknung auf etwa 15 % Holzfeuchte reduziert Verzug und Rissbildung. KVH wird in Festigkeitsklassen wie C24 angeboten und erscheint in Sichtqualitäten für sichtbare oder verdeckte Anwendungen.
Typische Anwendungsbeispiele für KVH sind Ständerwerke, Deckenunterzüge und Trennwände. Kleinere Spannweiten und private Projekte profitieren vom guten Preis-Leistungs-Verhältnis. Handwerkliche Montage und Nacharbeit sind unkompliziert.
BSH unterscheidet sich durch verleimte Lamellen und hohe statische Leistungsfähigkeit. Brettschichtholz eignet sich bei großen Spannweiten und schlanken Querschnitten. Längen lassen sich durch Keilzinkung nahezu beliebig erweitern; im Handel sind Elemente von fünf bis zwölf Metern geläufig. BSH wird oft in Hallendecken, offenen Dachkonstruktionen und als ästhetischer Träger eingesetzt.
Für anspruchsvolle Tragverhalten-Anforderungen bieten BSH-Profile hohe Biegefestigkeit und geringe Durchbiegung. Das Material erlaubt schlanke Bauteile, die optisch ansprechend und statisch effizient sind.
Neue Holzwerkstoffe erweitern das Spektrum für Holzkonstruktionen. OSB ist als Beplankung und Schalung etabliert. Furnierschichtholz, LVL genannt, sowie Furnierstreifenholz und mehrschichtige Massivholzplatten zeigen großes Potenzial für statische Anwendungen.
OSB punktet mit gutem Preis-Leistungs-Verhältnis und Vielseitigkeit. Studien des BFH verweisen auf Marktstärken von OSB, während andere engineered wood products derzeit noch preislich und normativ geprüft werden müssen. Für den breiten Einsatz sind normgerechte technische Daten zu Elastizitätsmodul und zulässigen Spannungen wichtig.
Einsatzpotenzial moderner Platten und Furnierprodukte reicht von schlanken Trägern bis zu großflächigen Deckensystemen. Kombinationen mit BSH oder Verbundlösungen eröffnen konstruktive Vorteile. Vor Projektbeginn sind Herstellungs- und Zulassungsprozesse sowie Nachweise zur Tragfähigkeit zu klären.
- KVH: wirtschaftlich, trocknungsoptimiert, ideal für typische Innenbalken.
- BSH: hohe Tragfähigkeit, lange Spannweiten, elegante sichtbare Träger.
- OSB & Co.: vielseitig, kosteneffizient, Einsatz als Beplankung und in Verbundaufbauten.
- Furnierschichtholz und mehrschichtige Massivholzplatten: wachsendes Potenzial für statisch anspruchsvolle Holzkonstruktionen.
Tragfähigkeit und statische Berechnungen für Deckenbalken
Die Prüfung der Tragfähigkeit Deckenbalken verlangt einen klaren Ablauf. Zuerst werden Lasten erfasst, dann die Querschnittswerte berechnet und zuletzt Nachweise geführt. Statische Berechnungen bilden die Grundlage für sichere Entwürfe nach Normen wie DIN 1052 und Eurocode 5.
Grundlagen der Traglastberechnung und Sicherheitsbeiwerte
Beim Nachweis geht es um Spannungsnachweis, Durchbiegung und Dauerhaftigkeit. Wichtige Kenngrößen sind Elastizitätsmodul E, Flächenträgheitsmoment I und Querschnittsmodul W. Biege- und Schubspannungen werden mit diesen Größen ermittelt.
Das Teilsicherheitskonzept des Eurocode 5 regelt die Sicherheitsbeiwerte für Material und Lasten. In der Vorbemessung kann ein reduzierter Faktor praktikabel sein; aus Studien ergaben sich Werte um 1,3 statt 1,5, stets kontextabhängig anzuwenden.
Lastannahmen: Eigenlast, Nutzlast, punktuelle und linienförmige Lasten
Eigenlast umfasst das Selbstgewicht der Balken und Auflager sowie Beplankungen. Nutzlasten unterscheiden sich nach Nutzung: Wohnen, Büro oder Lager erfordern verschiedene Werte. Diese Lasten bestimmen die Bemessung entscheidend.
Punkt- und linienförmige Lasten werden separat angesetzt. Beispiele sind schwere Möbel oder Maschinen als punktuelle Lasten und Trennwände oder Installationszonen als linienförmige Lasten. Kombinationsregeln des Eurocode 5 sorgen für zulässige Einwirkungsmischungen.
Beispielhafte Rechenwerte und Bemessungsgrößen nach Eurocode 5 / DIN
Tabellen in DIN 1052 und Eurocode 5 liefern zulässige Spannungen und Rechenwerte für Elastizitäts- und Schubmodule. Bei neuen Holzwerkstoffen sind die normativen Rechenwerte zu prüfen. Viele Hersteller geben ergänzende Nachweise an.
Praktisch zahlt sich die Kombination aus normativen Werten, FEM-Simulationen und Laborversuchen aus. Iterative Simulationen und Druckversuche auf Universalprüfmaschinen helfen, Annahmen zu validieren und die Tragfähigkeit Deckenbalken realistisch zu bewerten.
- Leitgröße: Biegebeanspruchung und Durchbiegungsgrenze
- Normen: Eurocode 5 als Referenz, ergänzend DIN 1052
- Planungshinweis: Eigenlast und Nutzlast sorgfältig trennen
Querschnitt, Spannweite und Durchbiegung: Praktische Planungshinweise
Für die Planung von Deckenbalken spielen Querschnitt Balken, Spannweite und Durchbiegung eine zentrale Rolle. Dieser Abschnitt gibt kurze, konkrete Hinweise zur Wahl von Querschnittsform und Material unter Praxisgesichtspunkten im Innenausbau.
Das Flächenträgheitsmoment I bestimmt das Biege- und Durchbiegungsverhalten. Eine größere Querschnittshöhe erhöht I stark, da I proportional zu h³ wächst. Daraus folgt: Bei gleicher Breite wirkt eine höhere Balkenhöhe deutlich steifer auf die Spannweite.
Materialsteifigkeit beeinflusst die Durchbiegung linear. Elastizitätsmodul E von KVH, BSH oder LVL steht in Tabellen zu Materialsteifigkeit und muss in die Berechnung der Tragfähigkeit eingehen. Verbundlösungen mit Decklagen oder Platten reduzieren die Durchbiegung weiter.
Grenzwerte für die Durchbiegung richten sich nach Nutzung. Übliche Vorgaben liegen zwischen L/300 und L/500. Bei empfindlichen Oberflächen im Innenausbau sind engere Grenzen sinnvoll, um Rissbildung und sichtbare Setzungen zu vermeiden.
Überschreitungen der zulässigen Durchbiegung führen zu optischen und funktionalen Problemen. Fliesen oder Verkleidungen können reißen, Türen und Einbaumöbel können klemmen. Frühe Beachtung von Spannweite und Querschnitt minimiert solche Risiken.
Zur Vermeidung von Rissbildung ist die Planung von Querschnitt und Lastverteilung wichtig. Gleichmäßige Lastaufnahme, Vermeidung punktueller Lastspitzen und der Einsatz verteilt tragender Decklagen verringern lokale Spannungen.
Feuchte und Einbauzustand beeinflussen Rissbildung stark. KVH sollte bei rund 15 % Holzfeuchte eingebaut werden, um Schwind- und Quellverhalten zu begrenzen. Kontrolle der Holzfeuchte und korrekte Montagequalität sind einfache, wirksame Maßnahmen.
Versuchsergebnisse mit komplexen Kerngeometrien zeigen: Innovative Querschnitte wie sechseckige Kerne können Steifigkeit verbessern. Vergleichstests belegten häufig Bruchbilder in Mittelplatten, was auf Kleber- und Fertigungsqualität zurückzuführen ist. Physische Prüfungen ergänzen simulativ ermittelte Spannungsverteilungen bei neuen Lösungen.
Praktische Empfehlung: Dimensionieren nach genormten Rechenwerten, prüfen Spannweite und Durchbiegung rechnerisch und simulativ, ergänzen bei innovativen Querschnitten durch Laborprüfungen. So lassen sich Tragfähigkeit und Nutzerkomfort im Innenausbau zielgerichtet sicherstellen.
Verbindungstechniken und Anbindung von Trägern im Innenraum
Die sichere Verbindung von Trägern gehört zur Kernaufgabe moderner Bautechnik im Innenausbau. Richtige Wahl von Verbindungstechniken Träger beeinflusst Tragverhalten, Montagefreundlichkeit und das Erscheinungsbild sichtbarer Konstruktionen.
Sichtbare und verdeckte Verbindungsmittel
Im Innenausbau kommen Schrauben, Bolzen, Dübel und Metallwinkel häufig zum Einsatz. Diese bewährten Verbindungen bieten einfache Bemessung und hohe Verfügbarkeit.
Für sichtbare Träger sind formschlüssige Lösungen wie Zapfen- oder Schwalbenschwanzverbindungen ästhetisch vorteilhaft. Keilzinkungen verlängern Bauteile, wenn Längen begrenzt sind.
Verdeckte Versatzverbindungen und Klebeverbunde sorgen für saubere Optik bei hoher Anschlusssteifigkeit. Bei KVH muss die Sichtqualität (Si/NSi) mit der Wahl der Verbindung abgestimmt werden.
Ankerungen an Wänden, Stützen und Plattenanschlüssen
Ankerungen müssen Quer- und Längskräfte sicher in das Wand- oder Stützsystem übertragen. Die Ausführung hängt vom Baustoff ab: Mauerwerk, Beton oder Holzrahmen erfordern unterschiedliche Detaillösungen.
Typische Lösungen sind Konsolen, Auflagerwinkel, Stahlanker und Holz-auf-Holz-Auflager. Kriterien zur Auswahl sind Ausführbarkeit, Steifigkeit und Montagefreundlichkeit.
- Bei Beton: großflächige Stahlanker mit geeigneter Verankerungstiefe.
- Bei Mauerwerk: gezielte Lastverteilung durch Konsolen oder bewehrte Auflager.
- Bei Holzrahmen: verschraubte Holzauflager mit Aussteifung und Dichtheit.
Schubverbindung, Einschub- und Überlagerungsdetails
Schubverbindung wird oft mit Nägeln, Schrauben, Schubstiften oder Schubplatten realisiert. Dimensionierung richtet sich nach Schubmodul und Querschnitt der Bauteile.
Einschub- und Überlagerungsdetails verlangen Mindestüberlappungen. Klebe- und Schraubverbunde verbessern Lastverteilung. Vorspannung ist bei Steck- oder Nutverbindungen nützlich.
Fertigungsqualität beeinflusst Dauerhaftigkeit stark. Versuche zeigen, dass unzureichender Kleberauftrag und falsche Faserorientierung zu Bauteilschäden führen können.
Präzise Maßvorgaben und logistische Abstimmung zwischen Produktion, Lieferung und Montage sind entscheidend. Frühe Koordination mit Architektur und Haustechnik reduziert Nacharbeiten und optimiert die Ausführung von Verbindungen Innenausbau.
Prüfung, Validierung und Versuchsbeispiele für Holzkonstruktionen
Messreihe und Simulation bilden die Grundlage zur Absicherung statischer Berechnungen für Holzkonstruktionen. Laborversuche und numerische Modelle ergänzen sich, wenn Prüfaufbau, Materialkennwerte und Fertigungsdetails präzise dokumentiert sind.
Laborprüfungen mit einer Universalprüfmaschine ermöglichen kontrollierte Druck- und Biegeversuche an Probekörpern. Probekörper werden mit definierten Maßen und Faserorientierung gefertigt. CNC-Fräsen und präzise Werkzeuge reduzieren Fertigungsfehler wie ungleichmäßigen Kleberauftrag oder Überstand am Rand.
Typische Versuchsauswertung zeigt Bruchbilder, Steifigkeit und Tragverhalten. Ergebnisse aus Prüfserien geben Hinweise zur Schadensmechanik und zur Einflussgröße Fertigungsqualität. Die Einsatzdaten der Universalprüfmaschine fließen direkt in die Validierung der Modelle ein.
FEM-Simulationen ergänzen die Prüfstände durch parametrische Modellbildung in Programmen wie CATIA V5 oder Abaqus. Modelle enthalten Materialparameter E und G, Kontaktbedingungen und Klebeanschlüsse. Randbedingungen und Lastverteilungen werden schrittweise verfeinert.
Validierung erfolgt durch den Abgleich von Versuch und Simulation. Iterative Simulationsschleifen bringen die Modelle in Übereinstimmung mit Laborwerten. In Praxisprojekten reduzierte die Validierung den anfänglichen Sicherheitsfaktor von 1,5 auf 1,3 in der Vorbemessung.
- Wichtige Parameter: Materialmodell, Kontaktdefinition, Imperfektionen.
- Empfehlung: Kombination aus FEM-Simulationen und gezielten Laborprüfungen.
- Ziel: Normkonforme statische Berechnungen und Nachweisführung.
Praxisnahe Testreihen wie die Hexagonkern-Studie untersuchen neuartige Querschnitte aus Furnierschichtholz. Fertigung von Abschnitten, Druckversuche in der Universalprüfmaschine und der Vergleich mit alternativen Lösungen zeigen, wie Konzept und Material zusammenspielen.
Die Hexagonkern-Versuche lieferten Daten zur Steifigkeit im Vergleich zu klassischen Holzlösungen. Aluminium zeigte hohe Steifigkeit, blieb in den Tests eine Referenz. Validierung der Ergebnisse durch Druckversuche bestätigte das holzbasierten Konzept.
Fertigungsqualität beeinflusst Versuchsergebnisse stark. Kleberauftrag, Faserorientierung und Werkzeugpräzision verändern Steifigkeit und Bruchverhalten. Dokumentierte Fehlerquellen helfen, Produktion und Prüfplanung zu optimieren.
- Aufbau definierter Probekörper für wiederholbare Laborprüfungen.
- Parametrische FEM-Simulationen mit iterativer Validierung.
- Abgleich von Messergebnissen und Anpassung der statischen Berechnungen.
Für neuartige Querschnitte bietet die Kombination aus Laborprüfungen und FEM-Simulationen die zuverlässigste Strategie zur Validierung. Gezielte Versuchsreihen sind nötig, um Aussagen zur Tragfähigkeit und zum Versagensmodus von Holzkonstruktionen zu treffen.
Dauerhaftigkeit, Feuchteverhalten und Innenraumklima
Holz reagiert hygroskopisch; Änderungen der Luftfeuchte beeinflussen Festigkeit, Elastizitätsmodul und Querschnittsmaße. Für planbare Tragfähigkeit ist die Holzfeuchte entscheidend: Konstruktionsvollholz (KVH) wird normgerecht auf rund 15 % ±3 % getrocknet. Abweichungen verändern Bemessungswerte und können Dauerhaftigkeit Holz sowie das Feuchteverhalten negativ beeinflussen.
Trocknung in normgerechten Anlagen (≥55 °C, ≥48 h) reduziert Schädlingsrisiko und minimiert Rissbildung. Falsche Einbaufeuchte führt oft zu Schwindrissen und Verzug; deshalb ist vor der Montage eine Akklimatisierung vor Ort ratsam. Fertigungsqualität, Kleberwahl und Faserorientierung beeinflussen Rissanfälligkeit und damit die langfristige Tragfähigkeit.
Im Innenausbau trägt Holz positiv zum Innenraumklima bei, da es Feuchte puffert und als natürlicher Dämmstoff wirkt. Bei gut getrocknetem KVH ist chemischer Holzschutz innen meist nicht notwendig, was die Wohngesundheit fördert. Nachhaltigkeit und CO2-Bilanz sprechen zudem für Holz gegenüber vielen Alternativen.
Frühe Bauplanung und enge Koordination mit Architektur, Tragwerksplanung und Haustechnik sind Pflicht. Schnittstellen zu Fertigung Montage, Lieferlängen und Kranbedarf müssen abgestimmt werden. Sichtbare Träger lassen sich gestalterisch nutzen; die Wahl der Sichtqualität und Oberflächenbehandlung bestimmt das Erscheinungsbild.
Im direkten Vergleich Aluminium vs Holz zeigt sich: Aluminium bietet oft höhere Flächesteifigkeit, Holz hat jedoch ein günstiges Gewicht-zu-Tragfähigkeit-Verhältnis. Betriebskosten, Nachhaltigkeit und Normenaspekte sind bei der Materialwahl zu prüfen. Neue Holzwerkstoffe brauchen normative Einordnung, um breite Anwendung zu finden.
Fazit: Kombinieren Sie normative Rechenwerte (DIN 1052, Eurocode 5) mit prüfenden Messungen und gegebenenfalls FEM-Berechnungen. KVH ist verlässlich für Innenkonstruktionen, Brettschichtholz für größere Spannweiten; innovative Plattenwerkstoffe bieten Potenzial, erfordern aber ergänzende Prüfungen. Gute Fertigungsqualität, kontrollierte Holzfeuchte und abgestimmte Montage sichern Dauerhaftigkeit Holz, Innenraumklima und langfristige Tragfähigkeit.
